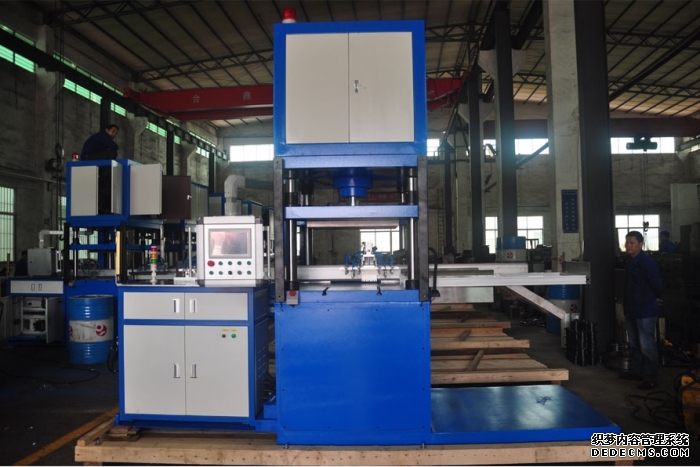

单螺杆泵有卧式和立式两种结构形式。校正油压机泵直接传动系统中的液压泵均按油压机的最大工作速度和工作压力选定，而油压机在充液行程、回程、辅助工序和所需工作压力较小时，液压泵都得不到充分利用，尤其是大吨位的油压机，其利用系数很低。因此，油压机趋于将工作速度和工作压力进行分级传动。油压机生产厂商广泛用于汽车行业的零配件加工及各行业多种产品的定型、冲边、校正及制鞋、手袋、橡胶、模具、轴类、轴套类零件的压装、压印成型、板材零件的弯曲、压印、套形拉伸等工艺，洗衣机、电动机、汽车电机、空调电机、微型电机、伺服电机、车轮制造、减振器、摩托车及机械等行业。300吨油压机基本投资省，占地面积小，日常维护和保养简单。

①卧式单螺杆泵广泛应用于卧式结构，其结构布局合理(见图4-3)。泵的吸嘴和吸入室位于泵的轴封端。此时泵轴封的密封压力为吸入压力，吸入压力较低，可以减少泄漏的可能性。当被输送液体的流动性较差时，可采用尺寸较大的矩形吸液口，并可在吸液室内加装螺旋送料器(见图4-7)，将被输送液体推入泵的工作腔内，帮助泵吸出液体。②立式单螺杆泵立式结构多用于潜液式和潜液式单螺杆泵。a .液下泵浸没在液体中，电机、减速器、轴承箱等泵驱动系统置于液面以上，其吸液嘴和吸液腔在螺杆下端。泵工作时，吸嘴位于泵的最下端，适用于输送罐(池)底的泥沙。但排出室和排出管位于泵的轴封端，轴封的密封压力就是泵的排出压力，增加了密封难度(尤其是在泵的排出压力较高时)。潜水泵的浸没深度通常是泵自身的长度。当排放压力为2.4MPa时，浸没深度为3-3.5m；当需要增加浸入深度时，需要用长轴驱动，80m以内的浸入深度可以用刚性轴驱动，而深度可以用柔性轴增加(最多几百米)。b .单螺杆潜水泵的泵体、电机和万向联轴器都浸没在被输送的液体中。电机放在泵的下面，电机直接和泵连接。泵的速度与马达的速度相同。泵通过螺杆直接从万向联轴器的端部吸入液体，并从螺杆的上端向上排出液体。所以油压机的潜水泵没有长轴，可以节省钢材，不需要轴封，没有泄漏问题。然而，应该使用特殊的潜水电机。

潜液泵的潜入学生深度决定于泵的排出工作压力(扬程) ，潜液泵不适于抽送沉淀物，一般多 用于提高油田抽送站性原油，下潜深度网络可达1000m。

③油压机械螺杆一般为带圆断面的单头螺杆，定子孔为双头螺杆孔，称为1-2型（或1/2型）。另一种为2-3”或2/3型），其螺杆部分为椭圆形双头螺杆，定子孔为三头螺孔。2-3型的工作体积比1-2型多45%，在相同速度下流量增加45%，在相同流量下可以减少定子磨损，提高使用寿命。目前，仍有更多使用的1-2型螺钉和泵套管。螺钉材料为碳钢、合金钢和不锈钢，可采用机械加工的方法制造，大直径螺钉采用空心结构。定子主要由橡胶制成，常用于天然橡胶(输送污水、泥浆、有机涂料等、丁基橡胶（用类、药品、食品、化妆品等）、氟橡胶（简称苯、、安徽溶剂等、氯化聚乙烯橡胶（酸、碱、化纤浆等、聚氨酯醋橡胶等。
