四柱油压机电液比例调速阀的新结构实例是什么？

发布时间：2023-02-17 09:47:12更新时间：2023-02-17 09:46:05 浏览量：64

[内容摘要]: 四柱油压机电液比例调速阀的新结构实例是什么？四柱油压机采用流-位移-力反馈原理图（由中国科学院现任院长陆南翔博士发明。油压机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几...

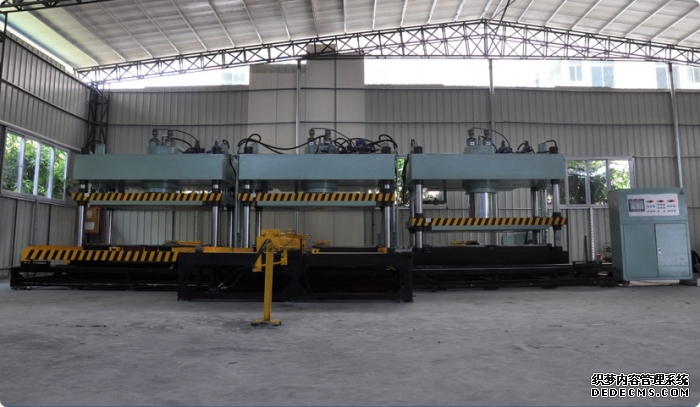

四柱油压机采用流-位移-力反馈原理图（由中国科学院现任院长陆南翔博士发明”。油压机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。弓形油压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。油压机厂动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。它由耐高压比例电磁铁、先导阀、流量传感器和流量调节器组成。该阀通过“差速阀+油门阀”方案，克服了传统速阀负荷压力变化大、流量误差影响缺点、响应快、静态动态特性好。流量传感器检测通过阀门的流量，并将流量捕获到流量传感器的位移中（阀门运动。位移改变了反馈弹簧的变形量和反馈力对先导阀电磁力的影响，形成了主级与先导级之间的流量位移力反馈控制系统和主级与先导级之间的动态反馈控制，稳定控制了PI流入的流量。具体的工作流程如下。当电磁阀输入信号时，先导阀处于关闭状态，主油回路调节阀芯的油压相等，作用面积不同（右端大），加上弹簧力甜，无论进口油压多高，调节阀总是关闭，出口油输出。

当电磁体输入一定的足够控制电流时，J先导滑阀端口打开到最大位置，先导控制油通过液体电阻R1、Rz和先导控制阀端口进入流量传感器的前端以被检测。由于先导控制阀口的快速打开，调节器控制油压h快速减小，并且调节器阀口通过压差("II-Pz)快速打开。通过调节器的主要流量由流量传感器检测并转换成行程Z。回位弹簧CFR将行程Z转换成作用在导向滑阀上的弹簧力FR。如果先导阀芯受到FR作用，J使阀口关闭较小，调节Pz值，使调节器阀口关闭较小。这个过程一直进行到输入电信号的电磁力和集肤弹簧的力完全平衡，并且先导阀和相应的调节器稳定在某个操作点。以便确保阀输出端B处流量与输入电信号成比例。当系统中存在干扰信号时，例如负载压力5的增加，通过调节器和流量传感器的I的体积流量趋于减小。此时，流量传感器的行程Z减小，并且反馈弹簧力FR减小，从而稍微打开先导阀端口。先导控制改变半桥状态以在减小方向上移动压力单元2。此时，调节器的阀门开度变化较大，导致体积流量变化，体积流量增大，使传感器行程Z可回到原来的平衡位置|。

流量传感器-位移-弹簧力反馈过程与四柱油压机实际流量与设定值之间的偏差由各种干扰引起的过程相似，从而使调速阀能够全面抵抗干扰。
