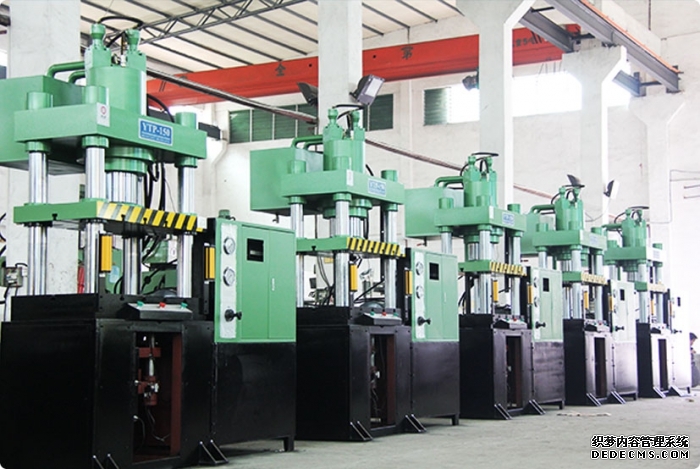

四柱油压机比例泵输出压降原因分析

故障现象：油压机出现压头油压降低系统故障，无法进行正常工作使用。200吨油压机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。油压机厂动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。油压机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。油压机压头压力影响最大设计一个输出压

作用力为23MPa，失效后的最大输出压力仅为10.5MPa。其原因有：Y/刻度阀、YA1、YA2输出量

电流正常，调整后压头最大输出压力仍为10.5MPa。怀疑油压机油路故障，个别油压元

有卡块泄压现象。检修步骤如下。

(1)检查比例泵的供油情况，油压为10。5MPa，工作正常。

(2)检查通过比例阀YA1、YA2电流表进行显示不同情况。显示在额定工作电流值内且比例阀控制电流可调节，

说明YA1和YA2工作正常。

控制头工作正常时，检查油路上的电磁阀YA21、YA22、YA23是否工作正常。有对应性

动作范围及动作满足设计要求，指示电磁阀 ya21、 ya22、 ya23正常工作。

(4)如果比例泵有一定的油压油输出，说明油压机油箱上的大冲洗阀状态良好，工作正常。

(5)检查油路上需要多个插装阀、溢流阀工作是否有卡、阻现象。通过进行检查，发现有这样一个设计溢流阀件没

有归到位，有卡阻现象，拆下清洗后故障排除。
