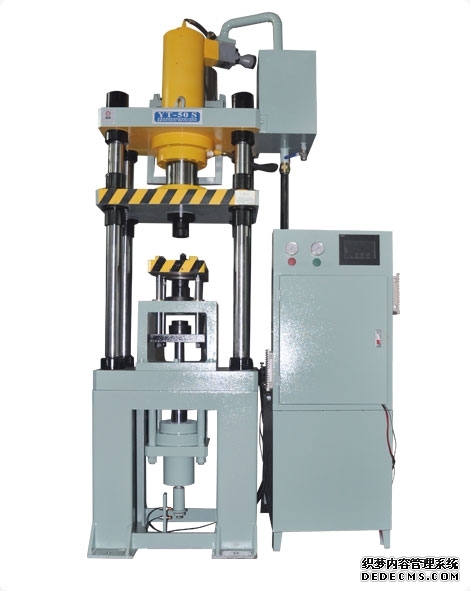

四柱油压机电液同步控制系统组成

根据四柱油压电液同步系统原理图，电液伺服同步系统采用一对比例方向阀控制伺服缸，油压缸内部安装磁致伸缩线性模拟传感器，实时检测油压缸的位移。弓形油压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。油压机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。油压机厂动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。反馈信号直接传输到HNCo HNC，内部有滤波电路，可以对采集的信号进行滤波。同时，HNC对所需的运动指令信号和反馈信号进行分析和计算，进而得到系统的控制信号，分别送给比例阀。同样，四柱油压机阀可以根据电信号的强弱，将运动结果反映在两个油压缸的位移变化上，使运动周期控制在一米以内。在几个控制周期之后，系统被设置为指定的运动。HNC有一个数字输入\\u002Foutput口，程序可以根据输入口的信号跳转到相应的子程序。这类似于PLC的input\\u002Foutput口，数字端子可以直接接在控制面板上，方便易用。

本项目可以采用BOSCH比例阀0扣11404046，该阀有两种信息增益:在工作进行电压-66V是小增益， -10--6V， 6-~OV是大增益。小增益能够有效提高管理系统在低速时的平稳性和同步精度，而大增益能够通过实现社会大流量控制，使油压缸快速发展同步接近实际工作点，节约行程安排时间，提高企业工作除率。试验研究数据分析表明该阀能够得到满足学生应用能力要求，效果很好。
