油压机方向控制回路

发布时间：2022-06-02 08:55:23更新时间：2022-06-02 08:55:02 浏览量：166

[内容摘要]: 常见的方向控制电路是致动器的启动、停止（包括锁定）和反转电路。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工艺过...

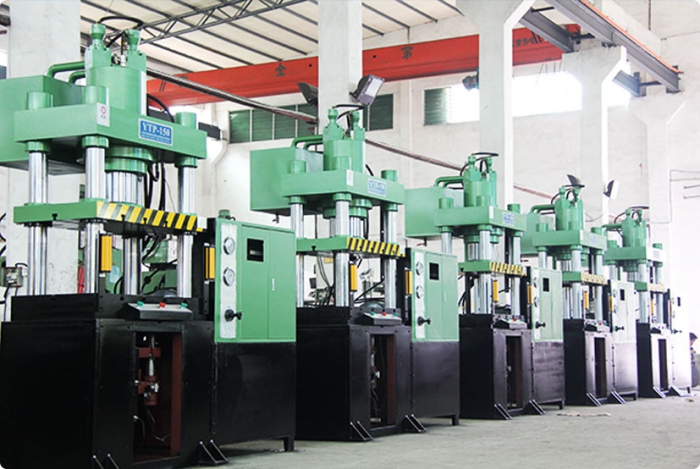

常见的方向控制电路是致动器的启动、停止（包括锁定）和反转电路。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工艺过程中的锻件变形阻力无关。若泵的供液量为常量，则油压机的工作速度为定值。伺服油压机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。

1.油压机启、停回路

在油压系统中执行机构需要频繁启动或停止的情况下，油压机电机的启动或停止通常不用于执行机构的启动或停止，这对泵、电机和电网都是不利的。因此，为了达到这一要求，油压系统中经常采用启停回路。

图6-10显示了两位二通油压机和两位三通油压机用于切断压力油源，以停止执行机构的运动。不同的是，图(a)中，当压力油路被切断时，泵输出的压力油从溢流口读回油箱，导致泵压高，功耗大，不经济；图(b)当压力油源切断时，泵输出的油通过二位三通油压机返回油箱，使泵能在很低的压力条件下工作(称为卸荷)。也可以使用具有O、Y、M形中位功能的三位四通换向阀来停止执行机构的运动。在上述回路中，由于换向阀要通过所有的流量，所以一般只适用于小流量系统。

2.油压机换向回路

采用换向阀就可使企业执行控制元件换向，最简单的方法是采用人工手动换向阀换向。常见的还有一个如下分析两种。

（1）油压机转换电路：二（或三）四通读电磁最方便。但油压机移动迅速，扭转了冲击。此外，交流电磁读数一般不进行频繁切换。在使用电液转换读数时，虽然可以调节油压阀的运动速度，倒车冲击较小，但频繁切换的问题无法解决。

（2）一个油压阀换向回路：电机换向时，可通过工作机构的挡块和杠杆直接换向。这样，省略了进行电磁换向的行程开关、继电器、电磁铁等中间连接，换向频率不受电磁宽度的限制。但移动福建必须位于工作机构附近，不像电磁宽那样灵活。在一些致动器中，例如研磨台，其需要频繁、连续往复运动和对反转过程许多附加要求，通常使用机器到液体的反转来反转。

3. 油压机方向控制回路的工作原理。

【项目描述】

油压控制室是油压系统中控制油的流向、压力和流量的元件。根据用途不同，可分为方向控制阀、压力控制阀和流量控制阀三大类。油压回路是能够实现某种指定功能的油压元件的组合。根据功能不同，可分为方向控制回路、压力控制回路和速度控制回路。

【项目分析】

方向进行控制阅是用来管理控制油液流动发展方向、接通和关断的控制阅。方向可以控制回路是用来控制企业进入执行元件液流的接通、关断及改变社会流动研究方向，实现教育工作服务机构的启动、停止或变换运动方向的油压基本回路。

【项目内容】

在油压系统中用于控制流向或通过和断裂，以控制执行器元件的启动、停止或改变运动方向的阀门类别称为方向控制参考。它可分为止回阀和换向阀两类。
