油压机电液动换向阀

发布时间：2022-05-19 09:42:43更新时间：2022-05-19 09:42:30 浏览量：171

[内容摘要]: 油压进行机电液动换I句阀是由电磁比例换向阀和液动换向阀结构组成的复合阀。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形...

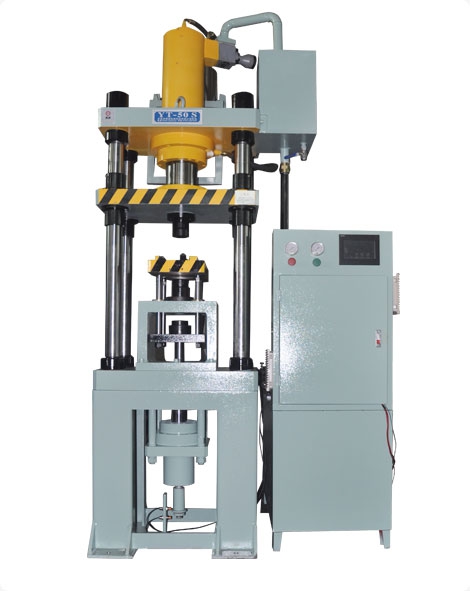

油压进行机电液动换I句阀是由电磁比例换向阀和液动换向阀结构组成的复合阀。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。伺服油压机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。油压机电磁换向阀为先导阀，它用以通过改变自己控制系统油路的方向，控制工作油液分析可以?直接米自主实现油路(内控式)..也可以选择另外一个引人(外校式);液动换向阀位置为主阀，它用以不断改变主油赂的方向.这种阀综合了油压机和液动阀的优点，具有内部控制管理方便、流量大的特点。

图6-9Ca）和Cb）分别为三位四通电液换向阀（外部控制型）的图形符号和简化符号。当先导阀的油压机IYA和2YA都断电时，油压机芯在两端的弹簧力下处于中间位置，控制油口p‘关闭。此时，主滑阀两侧的油通过两个小节流阀和先导阀的中间位置与油箱连通。在网式捕集器弹簧的作用下，主阀芯也在中间，主阀的P、A、B、T端口不连通。当iYA通电，2YA通电时，先导阀芯移动到右端。

在左位工作时，控制油路中的压力油通过p'口、A'口和止回阀注入主阀芯，主阀状态下的端油室通过节流阀、day'口和T'口与油箱相连。主阀芯在左端油压推力作用下移动到右销。主阀P端口与端口A连接，8个端口与端口T连接，主阀工作在左侧位置，同样，当2ya通电，IYA断电时，油压机工作在右侧位置，控制主阀芯的右侧位置。主阀P口与B口相连，A口与T口相连，主阀的转换速度可由两端的节流阀调节，使转换平稳，无冲击。图6-9(b)显示了三位四通电液换向阀（外推式）的简化符号。
