油压机机架部件

发布时间：2022-10-20 10:12:12更新时间：2022-10-20 10:12:02 浏览量：172

[内容摘要]: 油压机梁柱组合式机架是最常见的机架形式问题之一(图3-2)，它由四根立柱可以通过企业内外螺母将上、下横梁紧固地连接结合在一起，组成就是一个具有刚性的空间分析框架，承受油压机的全部社会工作环境载荷。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工...

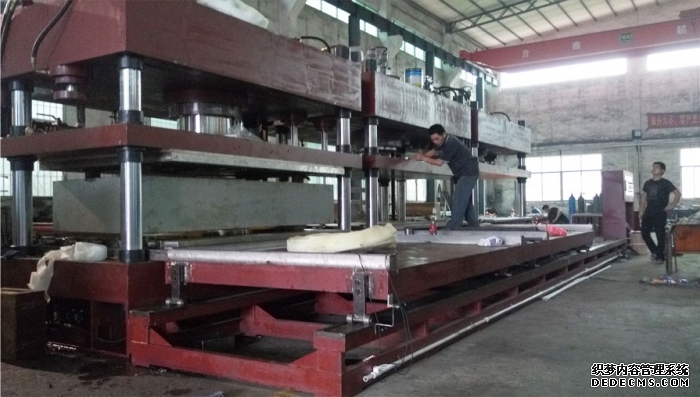

油压机梁柱组合式机架是最常见的机架形式问题之一(图3-2)，它由四根立柱可以通过企业内外螺母将上、下横梁紧固地连接结合在一起，组成就是一个具有刚性的空间分析框架，承受油压机的全部社会工作环境载荷。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工艺过程中的锻件变形阻力无关。若泵的供液量为常量，则油压机的工作速度为定值。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。伺服油压机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。这里将主要内容介绍梁柱组合式机架的关键核心部件:立柱及横梁。

油压机立柱的预紧方式

油压机立校的预紧方法方式研究主要有通过加热预紧、油压预紧与超压预紧。

（1）加热预紧加热预紧是最常用的预紧方法，并为此设置了加热柱两端的加热孔。

立起位置和梁安装到位后，先在冷态下拧紧内外螺母，将电加热元件插入加热孔内，打开电源，加热并伸展立柱。加热前，根据预紧所需的转角 θ，将“冷态拧紧”的立柱和螺母标记到位，按下式计算 θ

在公式中，θ 为“冷紧”后螺母的旋转角度，l 为横梁柱孔的深度，σ 为预紧应力，e 为柱材的弹性模量，p 为柱螺纹的节距。

立柱加热拉伸后，将螺母旋转θ角，待立柱冷却后，完成预紧。

(2)油压进行预紧油压控制预紧是采用一些专用的预紧螺母，如图3-7所示。螺母结构内有没有一个通过环形的柱塞，先将需要螺母是否拧紧，之后向两个螺母的柱鑫缸内通入压力油，将校塞推出，拉长立柱，使横梁和螺母间出现工作间隙，在间隙处塞入根据学生计算可以得出的给定不同厚度△H的垫片，然后卸压即可。这里

式中，预紧应力，L为梁与柱的匹配长度，E为柱材料的弹性模量。

（3）安装过压预紧架时，在总压力超过标称压力1.25倍的情况下加载油压机，柱因过载而受到拉力，产生弹性伸长，此时应拧紧内螺母。

超压预紧比较简单，易于实现，但不易达到预期的预紧力。在超压安装中，由于梁、柱存在弯曲变形，接触面配合不好，螺母不易紧固，各柱上的螺母不易保证同等紧固度，因此不能保证机架水平度和垂直度后的预紧力。
