四柱油压机充油阀故障原因及分析

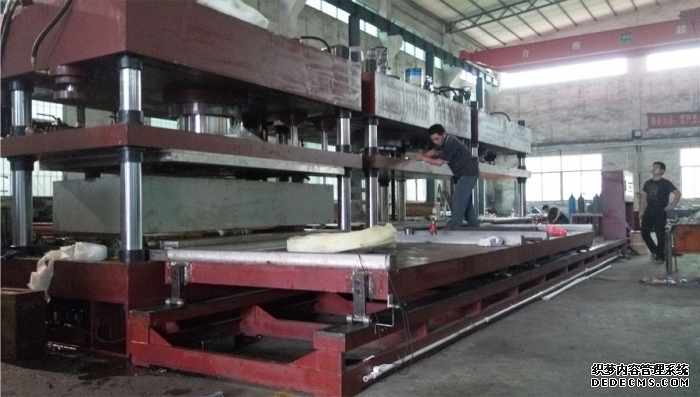

在油压传动机械中，为了提高机器的空行程速度和回行程速度，采用了一种充液阀，实现了油压缸的快速、大流量充排。200吨油压机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。弓形油压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。油压机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。在模锻车间对50mn 切边油压机进行改造时，在调试过程中采用主缸元件法对其加压。在检查原因时，会发现油箱上部压力开启时充油阀无法关闭，元法将高压油封。进一步排出油箱上的油压油，进入油箱检查灌装阀，发现灌装阀芯脱落。最后，在主缸内发现了三段式阀芯。(2)分析

①四柱式油压机CF型充液阀50MN切边油压机采用某公司开发的CF型充液阀CDN250。这种充液阀是一种常闭式充液阀，工作压力为31.5mpa，其基本结构和工作原理如图所示。

②阀芯和弹簧座结构阀芯和弹簧座结构。 ③钢丝挡圈拆开充液阀后，取出进行钢丝挡圈，发现通过钢丝挡圈的内壁有明显被剪切的痕迹经分析，充液阀打开时，阀芯下沉，在油压系统冲击作用力作用下，阀芯杆端部CR1 6处〉将钢丝挡圈的内壁产生剪切，随后阀芯脱落。

④四缸油压机阀芯阀杆端断裂面明显向外弯曲，裂缝向下延伸，阀杆明显断裂。经分析后，阀杆不会在正常工作状态下断裂脱落，落入主缸，但在后续调试过程中，对于试压工件、主动梁回压、主柱塞、主缸底缘与主缸之间的阀门，回压力可达到5MN，rrII外主黑杆压力应力达2550MPa。大约在O.mII中

在如此大的压应力下，图1-4所示的充液阀芯的钢丝护环被切割成三段。
