四柱油压机油压系统的组成及功能

发布时间：2022-11-29 10:04:07更新时间：2022-11-29 10:03:47 浏览量：199

[内容摘要]: 四柱油压机油压系统的组成及功能作为机床工作台液压系统的原理结构，以四柱油压机为例进行了说明，当四柱油压机的液压泵由主机驱动旋转时，液压泵通过过滤器从油箱中吸入。框架式油压机使用前，应按规定润滑加油，检查高压泵、压力表、各种阀、密封圈等是否正...

四柱油压机油压系统的组成及功能

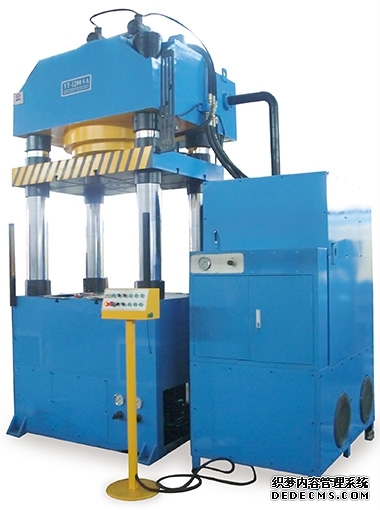

作为机床工作台液压系统的原理结构，以四柱油压机为例进行了说明，当四柱油压机的液压泵由主机驱动旋转时，液压泵通过过滤器从油箱中吸入。框架式油压机使用前，应按规定润滑加油，检查高压泵、压力表、各种阀、密封圈等是否正常。东莞油压机操作者应熟悉油压机的一般性能和结构，禁止超负荷使用。数控油压机控制阀：控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路作用。当换向阀和三个工作位置>的阀芯的四个油口P、T(T)、A、B处于未指示的工作位置时，压力油通过管路、节流阀、换向阀(P → A)和管路进入液压缸左室。推动活塞<杆)，工作台向右移动，液压缸右腔内的油通过管路、换向阀（B → T）和管路6。如果通过拉动方向手柄使方向阀阀芯处于左手工作位置，则液压缸活塞（杆）向左移动。如果换向阀的阀芯处于中间位置，四柱油压机的液压缸在任何位置都停止移动。通过调节和改变节流阀的开度大小，可以调节进入液压缸的流量，从而控制液压缸活塞和工作台的移动速度。节流阀开度大，工作台速度快，节流阀开度小，工作台慢。液压泵排出的多余油在满足工作台速度要求后，通过管路、四柱油压机溢流阀和管路回流油箱。安全阀用于调节液压泵的压力。为了移动工作台，必须克服切削力、摩擦力和回油背压等阻力，且这些阻力是可变的，因此调节压力应根据最大载荷调节O。当系统压力低于调节压力时，安全阀关闭，当负载较高且压力上升到调节压力时，安全阀打开，保护系统不受过载O的影响；若用于驱动压力机压头，则可实现垂直挤压运动的控制；用液压马达代替液压缸，可以实现对旋转运动的控制。
