油压机油压传动夹紧装置

发布时间：2022-12-29 10:35:35更新时间：2022-12-29 10:35:25 浏览量：104

[内容摘要]: 图3-4是油压机结构组合央具上应用的油压系统传动进行夹紧控制装置的组合主要部件。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。100吨油压机活动横梁的行程速度取决于泵的供液量，而...

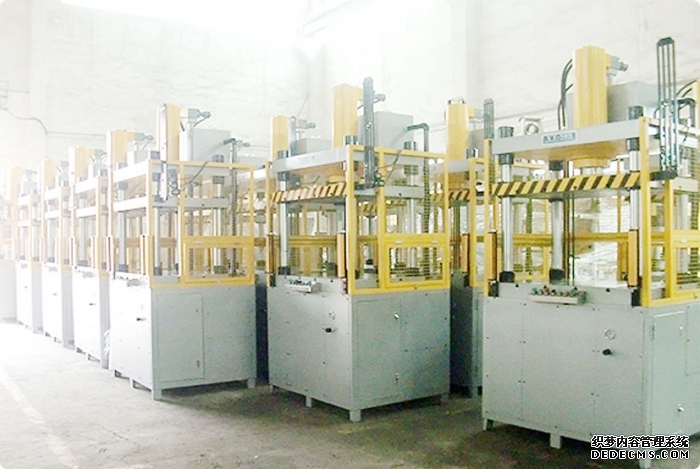

图3-4是油压机结构组合央具上应用的油压系统传动进行夹紧控制装置的组合主要部件。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工艺过程中的锻件变形阻力无关。若泵的供液量为常量，则油压机的工作速度为定值。伺服油压机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。它是借本体①上的键@安装在一个组合夹兵的基础件上。

当缸处于工作状态时，高压油从进口a进入缸工作室，由于右端极限位置受垫国和螺母的限制，无法使缸肉移动。这样，强制交叉活塞在高压汕头左压缩弹簧@的作用下，直接按压钩板⑤，以达到拧紧工件的目的。当油压机即将卸载时，高压油从袖套A流回油箱。横向活塞在弹簧@下复位。钩压板在弹簧④的作用下离开工件的夹具表面，以配合工件。

图3-5是将手动钩形压板的中心夹紧机构转换为传动夹紧机构的示例。工作时，高压油进入油缸腔内，使活塞6在高压油的压力下，通过连杆7和螺母9带动钩形压板向下运动，从而夹紧工件。卸油时，高压油从 a 室流回油箱。因此，活塞6被弹簧复位，驱动连接7和螺母上升。钩形压板充当弹簧10，使工件的中心紧密表面易于拆卸。这个装置很容易改装，只要把原来的螺丝头换成油缸，那么机构甚至图3-5的改装就完成了。然而，圆筒的大小，原来的小麦空间的影响 j 这一点必须注意。

图3-6是由嵌入的油缸形成的封闭的直接按压机构。

油压机工作时，当高压油进入社会工作腔A，则活塞②在高压泊的压力影响作用下往下进行运动，由于采用回转式套筒⑤的外圆上制有与球头螺钉@桶配合的凸轮槽，迫使回转式套筒⑤在上下对于运动的同时，依照不同凸轮槽规定的轨迹作转动。即先回转，后下降而夹紧以及工件。当欲卸图3-7是一个中国油压系统传动的钻筷，其结构与困36相似。这里我们就不需要另加说明介绍。
