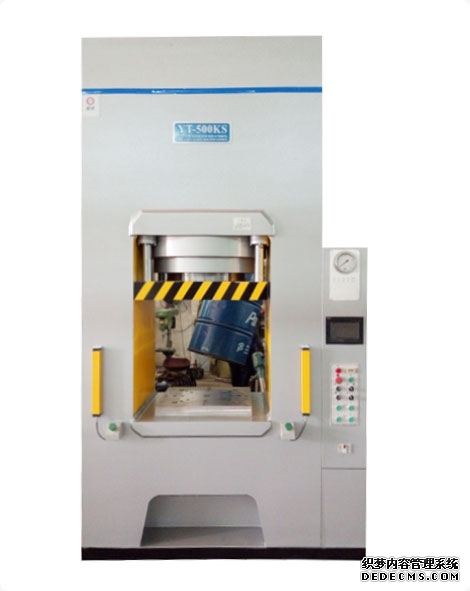

油压机保压回路实例蓄能器压力补偿保压回路

发布时间：2022-11-22 10:04:28更新时间：2022-11-22 10:04:45 浏览量：128

[内容摘要]: 油压机保压回路实例蓄能器压力补偿保压回路蓄能器的保压回路由电接点压力表控制，如图8-50所示。数控油压机控制阀：控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路作用。框架式油压机使用前，应按规定润滑加油，检查高压泵、压力表、...

蓄能器的保压回路由电接点压力表控制，如图8-50所示。数控油压机控制阀：控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路作用。框架式油压机使用前，应按规定润滑加油，检查高压泵、压力表、各种阀、密封圈等是否正常。东莞油压机操作者应熟悉油压机的一般性能和结构，禁止超负荷使用。将电触点压力表6的上限和下限调整到要保持的区间。当输送到系统中的油压低于压力表6下指针调整的值时，压力表6发出电信号，两位二通电磁阀3关闭，泵1的输出压力上升，系统压力得到补充，蓄能器5充满液体，以满足液压系统所需的保压压力要求。当蓄压器5的压力上升超过由电接触压力计6的上指针设定的上限时，压力计16发送信号给电磁阀3通电并卸载泵1。此时，单向阀4关闭，系统由蓄能器补充泄漏和压力损失。在这个回路中，泵并不总是在高压下输送，有一段卸载时间，所以比较节能。

为另一种通过蓄能器补液保压回路。曾能器5与要保压的液压缸7右腔相通，当阀3的 1DT通电，来自泵源的压力油经阀3左位→f控单向阀4进入一个液压缸右腔，蓄能器也供油，液压缸活塞进行快速发展前进〈向左〉。当活塞运动到行陆终点时，负载可以增加，系统工作压力不断上升，若超过压力继电器6的调定压力(蓄能器的充气时间压力)1值时，阀3通电，泵源卸荷，液压缸因液控单向阀4的很好的封闭管理作用而保压，如有发生泄漏，蓄能器可补压。当泄漏问题导致对于液压缸右腔压力逐渐下降太多超过两个蓄能器能补压的范围时，压力控制继电器申动作数据发信，又使阀3断电，液压泵需要重新向系统供油。这种保压回路设计采用液控单向阀4封油保压和蓄能器补油保压，保压时间长，效果达到更佳。
