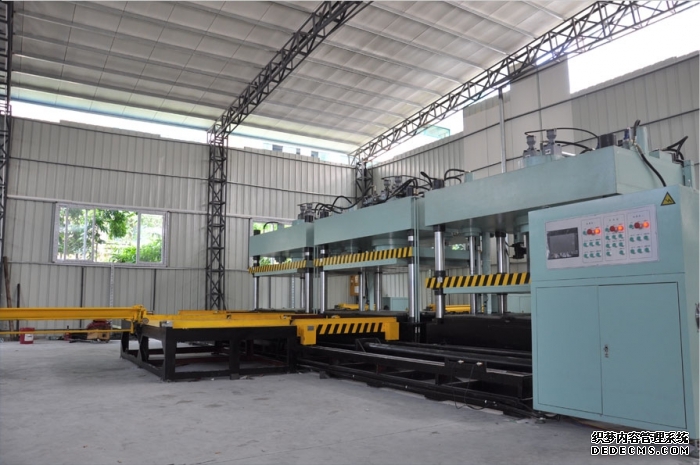

油压机阳极板尖耳机油压系统

(1根据数据分析，考虑到电解阳极板|镜耳机的工作生活环境，油压控制系统可以采用开式油路进行循环管理系统;同时在统耳机组的耳定位、阵压紧、板压紧油路中设计进油口节流调速;为了能够避免由于活塞与缸底或缸盖的碰撞，恃在油压缸主要结构模型中加缓冲保护装置，以消除油压缸在行程信息终端的冲击产生振动。伺服油压机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工艺过程中的锻件变形阻力无关。若泵的供液量为常量，则油压机的工作速度为定值。

(2)镜耳机组耳定位、耳压紧、板压紧回路的油压系统原理图。其系统工作原理如下:系统PLC发信号控制电液比例伺服方向阀5-1左位工作，油液经油压机1-1进入耳定位油压缸7的元杆腔，驱动油压缸上行，耳定位油压缸到位后，光电传感器发信号给PLC， Pl，C接信后，发信号控制电液伺服比例阀5-1 回中位，使耳定位油压缸借助滑阀的I位机能保持伸出动作。同时，油压机PLC再发信号给电液比例伺服方向阀5-2，使之左位工作，油压油经油压机1-2进入耳压紧液压缸8的无杆腔，驱动耳压紧油压缸上'子，活塞杆推动与之佼接的压块，压紧阳极板挂耳。耳，压紧到位后，光电传感器刻信号给PLC， PLC接信后，发信号控制电液伺服比例阀5-2回中位，耳压紧油压缸借助换向阀中位机能和油路中的油压锁6 2，保持压紧动作。同时， PLC再发信i号控制电液比例伺服方向阀5-3右位工作，油压油进入板压紧油压缸9的无杆腔，区动压紧油压缸下行，压紧阳极板大面，板压紧到位后发信号给PLC。 PLC接信后，发信号控制电液伺月比例阀5-3恢复中位，板压紧油压缸借助换向阀中位机能和油路中的油压锁6-1保持压紧动作。同时， PLC再发信号控制电液比例伺服方向阀5-1右位工作，油压抽经过油压机进入耳定位油压缸的有杆腔，驱动油压缸下行复位。

就位后，向PLC发出信号。 PLC向电液伺服比例阀5-2、5-3发送信号，使阀5-3在左位置工作，油压油进入紧凑型油压缸的杆室，驱动加压油压缸上升；同时，阀5-2工作在正确的位置，油通过油压机1-2进入压耳油压缸的杆室，驱动油压缸下降复位。

并以光栅尺为保证，真正起到双重保障作用。

通过伺服比例阀和直线光栅尺一起使用，不仅稳定可靠，而且解决了让机械设计感到特别头疼的空间限制问题。该方法可以在数控机床上实现多轴连续控制。该系统小巧玲珑，简单易行，可以推广到各行各业，有着广阔的发展前景。
