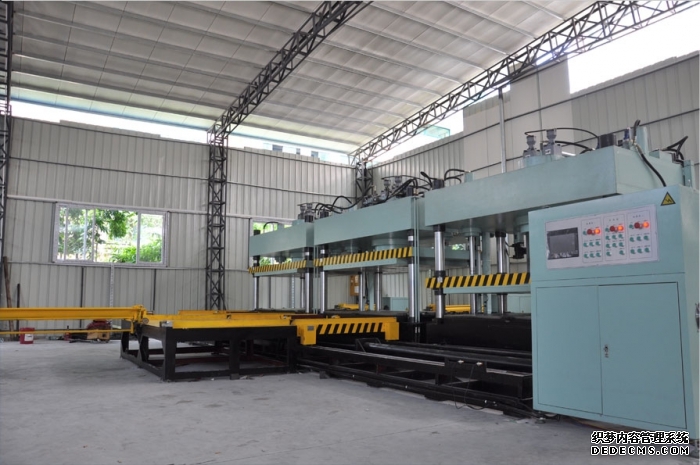

四柱油压机的电液步进缸是什么

电液步进油压缸是一种数字油压缸，它通过电机传递信号并放大功率的步骤接收来自数字控制电路的脉冲序列信号。200吨油压机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。弓形油压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。油压机厂动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。输出与脉冲数成比例的线性位移或速度。① 图4-45为东京仪表有限公司电液步进和危险油压缸。它由步进电机和油压放大器两部分组成。为了选择速比和增加传动扭矩，在两种型号之间增加了减速箱。其基本特点是采用机械刚性反馈，阀芯推动元件采用螺母螺钉，反馈元件采用I型螺母。

活塞杆端面(左端)的有效面积为头端面(右端)1f 的1/2。活塞杆静止时，头部压力由旋转三通阀控制，头部压力为。/2(由于左右力的平衡，面积是2倍)。如果步进电机从控制器头部观察为顺时针和顺时针方向旋转，固定在活塞上的螺母与连接阀芯和阀体的螺丝之间的相互作用将阀芯向右移动，b 通道通过三通阀与压力源 ps 进行通信，头部侧压力高达 s/2，因此活塞向左移动2，直至阀芯恢复到原来的平衡位置为止。步进电机逆时针旋转 | 英寸，反向动作，b 口油箱，活塞向右

移动平衡活塞用于防止活塞杆内腔中的压力向右推动活塞杆，平衡活塞右侧将压力引入端口B，平衡活塞左侧油室通过内部管道返回油箱。

这种电液步进控制油压缸已用于日本产的数控|机床、木工工程机械、制铁机械、防潮工作闸门管理以及各种自动化发展机械技术设备上。

②力士乐公司的德国电液步进缸，它实际上是三通阀控差动缸机-液伺服机构，内部控制型。螺纹伺服机构的工作原理如下：当步进电机驱动螺钉1旋转并且阀5打开时，活塞杆腔3从油口2和螺旋槽6进入活塞腔7，活塞向右移动，直到阀5关闭，活塞向右移动。当步进电机反转时，阀口5关闭，阀9打开，活塞端腔7中的油通过活塞杆上的螺旋槽6、|阀口9、通道11、12排放回罐，活塞端腔7内的压力降低，活塞10向左移动，直到阀口9关闭。③国产SK电液步进缸，步进电机接收电脉冲信号，通过减速齿轮驱动油压放大器工作，工作原理与上述相同。
