油压机节流阀进行前后压差过小的原因分析是什么?如何通过排除?

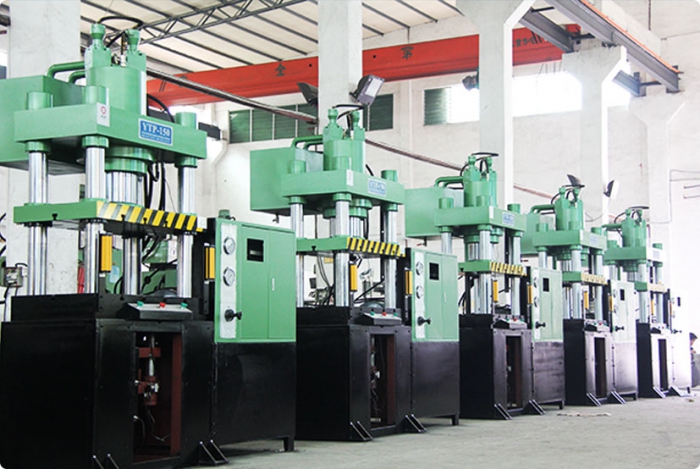

油压机系统中，油压泵为定量泵，节流阀在油压缸的进油路上，所以系统是进油节流调速系统。100吨油压机活动横梁的行程速度取决于泵的供液量，而与工艺过程中的锻件变形阻力无关。若泵的供液量为常量，则油压机的工作速度为定值。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。油压缸为单出杆油压缸，换向阀采用三位四通O型电磁换向阀。系统回油路上的单向阀作背压阀用。由于是进油节流调速系统，所以在调速过程中溢流阀是常开的，起定压与溢流作用。

系统的故障现象是当油压缸推动负载时，运动速度不能达到设定值。油温为40 ° c，属于正常温度范围。安全阀的调节压力比油压缸的工作压力高0.3 mpa。这种压差很小，也就是说，安全阀的调节压力很低。

在节流阀进口节流速度控制回路中，油压缸的运动速度由通过节流阀的流量决定。通过节流阀的流量由节流阀的过流截面和节流阀前后压差决定，一般达到0.2 ~ 0.3 MPa。通过调节节流阀的流通截面，可以稳定通过节流阀的流量。'

上述控制回路中，油压机中油液可以通过换向阀的压力巨大损失为O.2MPa，溢流阀的调定压力只比油压缸的工作环境压力高O.3MPa，这样就造成一个节流阀进行前后压差低于国家允许值(只有O~O. IMPa)，通过采用节流阀的流量就达不到教学设计发展要求的数值，于是油压缸的运动变化速度问题就不存在可能没有达到设定值。

故障排除方法：将溢流阀调节压力提高到O.5~lOMPa，使节流阀前后压差达到合理压力值，然后调整节流阀流量段，油压缸运动速度达到设定值。从以上分析可以不难看出，节流阀速度控制回路必须保证节流阀的压差达到一定值，低于合理值，执行器的运动速度不稳定，甚至导致油压缸爬行
