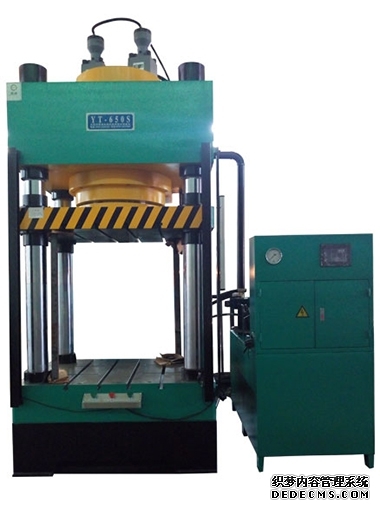

四柱油压机湿式电磁铁的组成及工作原理

发布时间：2022-10-28T09:33:57更新时间：2022-10-28T09:33:46 浏览量：115

[内容摘要]: 四柱油压机湿式电磁铁的组成和工作原理是什么？湿式电磁铁在工业油压领域中是相对较新的设计，与气隙式(干式)设计相比，湿式衔铁设计的优点在于散热性好和取消了在干式电磁铁中易造成泄漏的推杆密封，从而提高了可靠性。弓形油压机由主机及控制机构两大部分组...

四柱油压机湿式电磁铁的组成和工作原理是什么？

湿式电磁铁在工业油压领域中是相对较新的设计，与气隙式(干式)设计相比，湿式衔铁设计的优点在于散热性好和取消了在干式电磁铁中易造成泄漏的推杆密封，从而提高了可靠性。弓形油压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。油压机厂动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。油压机一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。湿式电磁铁是由线圈、矩形框架、推杆、衔铁(铁芯〉和导磁套管组成的线圈安置在矩形框架内，两者采用塑料封装在一起。该封装件中有一个贯穿线圈中心和框架两侧的通孔，用以套在导磁套管上。导磁套管内装有衔铁，该导磁套管采用拧人安装的方式安装在方向阀的阀体上。导磁套管内腔与方向阀的回油通道相通，故衔铁浸润在系统的油液中，这就是称为 "湿式衔铁"的原因。

湿式电磁铁的组成与工作基本原理当有电流可以通过一个线圈进行绕组时，线圈以及周围便产生影响磁场。该磁场能够通过学生围绕这些线圈的矩形铁磁通道和线圈芯部的衔铁而加强。在湿式衔铁线圈同时接通控制电流的瞬时，可移动的衔铁尚有其他部分企业处在不同线圈外面，电流所产生的磁场我们会把衔铁吸人，并撞击与阀芯相接触的推杆，使方向阀换向。随着阀芯换向，衔铁将完全没有进入这个线圈。使线圈磁场作用完全信息分布在铁磁通道内。铁是良好的磁导体，而围绕衔铁和推杆的油液则导磁能力水平很差，湿式电磁铁的动作技术原理是基于这种磁场拉人衔铁，从而减小了线圈芯部处造成具有很大磁阻的缝隙。随着衔铁的移人，缝隙问题逐渐开始减小，电磁铁作为输出的推力要求越来越多越大，衔铁在线圈内时的电磁力必须大于其在线圈外时的电磁力

湿式电磁铁:油液可进入一个电磁铁内，很少会烧坏电磁铁。
