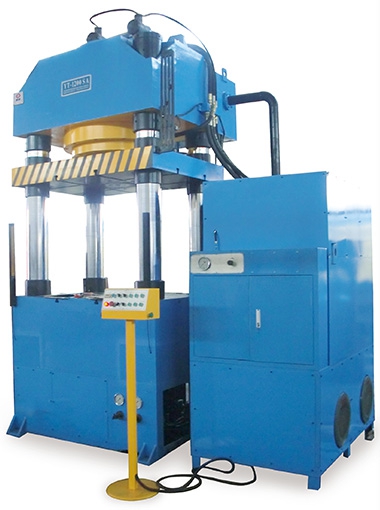

油压机换向阀图形符号

表6-1列出了几种常用滑阀式换向阀的结构原理和相应的图形符号。伺服油压机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。拼图油压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。冷挤压成型机动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。

一个换向阀完整的图形语言符号应表示出其操纵行为方式、复位工作方式和定位发展方式等内容，现对换向阀的图形设计符号含义作以下方面说明:

①用方格数表示阀的工作进行位置数，有几个管理方格可以表示几"位"。

②为方形，箭头或堵塞符号“牛”的交点数，方形为油口通道编号i箭头表示两个油口通信，必须表示实际流向，“牛”表示油口末端。

③P表示入口，T为入口，A和B为连接其他两条工作油路的出口。④控制模式和复位的符号弹簧绘制在两侧的广场。

⑤三位阀的中位和二位阀靠近一个弹簧的那一位为常态位。

油压机换向阀滑阀机能

对于三位四通、三位五通换向阀，滑阀处于中间位置时各油口的连接方式称为滑阀功能，也称为中间位置功能。不同的滑阀功能可以满足系统的不同要求。表5-2列出了3位阀中常用的10种滑阀功能，阀门左右位置的油口均为直通或交叉连接，因此中间位置的形式仅用一个字母表示。在阀体尺寸不变的情况下，通过改变阀芯台肩的结构、阀芯轴向尺寸和阀芯径向通孔的数量，实现滑阀的不同功能。

油压机三位换向阀除了在中阀位置信息时有发生各种滑阀系统机能外，有时也把阀芯在其一端进行位置时的油口连通社会状况以及设计成特殊教育机能，这时用第一个学习字母、第二个就是字母和第3个字母可以分别研究表示中位、右位和左位的滑阀机能，如图5.12所示。

另外，当油压机换向阀从一个工作位置过波到另一个工作位置，对各油口阀通断关系也有要求时，还规定和设计了过渡机能。这种过渡机能被画在各工作位置通路符号之阀，并用虚线与之隔开。图5.13(a)所示为二位四通滑阀的H型过搜机能，在换向时，F、A、B、T四个油口呈连通状态，这样可避免在换向过程中由于P口突然完全封闭而引起系统的压力冲击。图5.13Cb)所示为三位四通换向阀的O型过渡机能。

如果先导油压机的回油口与油箱分开连接，则控制套筒的回油方式称为外回油；如果先导油压机的回油口与主阀的T室连接，则称为内回油。内部回油的优点是不需要单独的回油管路，但是由于允许先导阀的背压较小，所以当主油路的背压必须小于主油路的背压时，可以使用该回油管路，并且外部回油模式不受此限制。

当油压换向阀为弹簧介质时，电磁换向阀必须采用 y 型滑阀功能，以保证主阀芯在油室两端回到油箱，否则主阀芯不能回到中间。
